旋转蒸发仪专题解析（工作原理、使用方法、保养、故障等）
下面是有上海巴玖实业有限公司为您整理的旋转蒸发仪常见问题，希望以下资料能够对您有所帮助。
一、旋转蒸发仪的用途及工作原理TOP↑

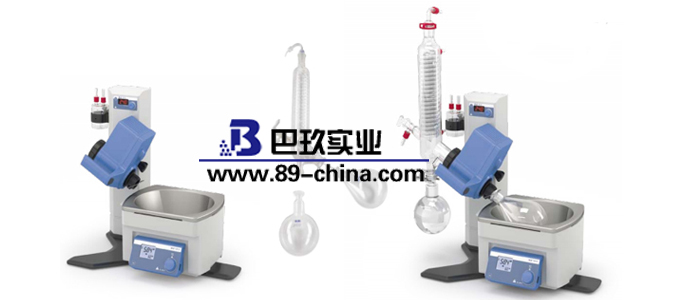

1.用途：旋转蒸发仪是实验室广泛应用的一种蒸发仪器，适用于回流操作、大量溶剂的快速蒸发、微量组分的浓缩和需要搅拌的反应过程等。
2.工作原理：旋转蒸发仪通过电子控制，使烧瓶在[much]适合速度下，恒速旋转以增大蒸发面积。通过真空泵是蒸发烧瓶处于负压状态，蒸发烧瓶在旋转同时置于水浴锅中恒温加热，瓶内溶液在负压下在旋转烧瓶内进行加热扩散蒸发。旋转蒸发器系统可以密封减压至400~600毫米汞柱，用加热浴加热蒸馏瓶中的溶剂，加热温度可接近该溶剂的沸点，同时还可进行旋转，速度为50~160转/分，使溶剂形成薄膜，增大蒸发面积。此外，在高效冷却器作用下，可将热蒸汽迅速液化，加快蒸发速率。

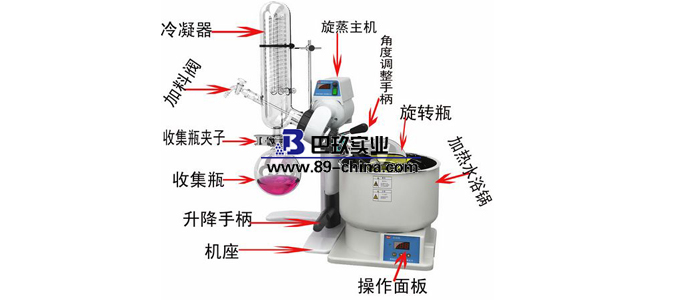

二、旋转蒸发仪的主要部件
1真空系统，用来降低旋转蒸发仪系统的气压；
2. 冷凝样品收集瓶，样品冷却后进入收集瓶；
3. 旋转马达，通过马达的旋转带动盛有样品的蒸发瓶；
4.流体加热锅，通常情况下都是用水加热样品；
5.冷凝管，使用双蛇形冷凝或者其它冷凝剂如干冰、丙酮冷凝样品；
6. 蒸发管，蒸发管有两个作用，首先起到样品旋转支撑轴的作用，其次通过蒸发管，真空系统将样品吸出。

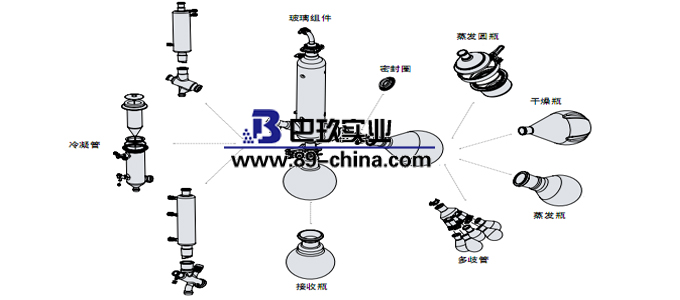

三、旋转蒸发仪的结构
旋转蒸发仪蒸馏烧瓶是一个带有标准磨口接口的梨形或圆底烧瓶，通过一高度回流蛇形冷凝管与减压泵相连，回流冷凝管另一开口与带有磨口的接收烧瓶相连，用于接收被蒸发的有机溶剂。在冷凝管与减压泵之间有一三通活塞，当体系与大气相通时，可以将蒸馏烧瓶，接液烧瓶取下，转移溶剂，当体系与减压泵相通时，则体系应处于减压状态。使用时，应先减压，再开动电动机转动蒸馏烧瓶，结束时，应先停机，再通大气，以防蒸馏烧瓶在转动中脱落。作为蒸馏的热源，常配有相应的恒温水槽。
四、旋转蒸发仪的安装方法
1.安装时首先要把机头角度调整，只要送开机头右边锁紧扳手即可调整，一般向右下倾斜30°左右，调节时另一只手必须托住机头，调节后必须锁紧，然后支撑固定板装在机头左侧，螺钉暂不用拧紧。
2.四通瓶的安装:将大塑料螺母先套入四通瓶颈，再把弹簧环也套进瓶颈，使卡牢瓶颈放在一边，然后按安装图把密封圈座套在上面，[much]后把四通瓶上的大螺母拧入机头。
3.主轴安装:各个磨口接口及密封面，密封圈必须擦干净，安装前均需要涂一层真空脂，以防漏气.将螺母先套在主轴上，再把压紧圈套入主轴沉割槽处，然后扦入主轴旋转套内拧上螺母再用小六角扳手扦人机头下面小孔中寻找沉孔位再拧紧，（在寻找时用另一只手转动螺母，让扳手对准沉孔位再拧紧，使主轴锁住，反之则可拆下主轴）.否则旋主轴和旋转轴套跟着转。
4.冷凝瓶的安装:先套上不锈钢支撑夹圈，把扦人口上，并转动一下使接口接触紧密，此时套入竖杆中，调整位置后将螺丝拧紧.上端口装抽真空接头。
5.加料管与放气开关出厂时已经装在一起，转动手柄90度能起到关闭或开通作用，[much]后安装蒸发器瓶和收液瓶，并用夹子夹紧便可。
五、旋转蒸发仪的使用方法
1.首先调正主机头的角度，主机由左侧冷凝器，右侧蒸发瓶连在一起。只要松开主机和升降滑块连结的十字把手，主机即可在0-450任意倾斜。达到所需角度后旋紧十字把手即可。
2.调节主机头高度，松开升降滑块上十字把手和档圈上星形手轮，即可上下按需移动。到合适高度后分别旋紧。
3.五芯插头插入控制箱后面插座、三眼插头插入市电220V/50Hz电源。
4.开机前应先将调速旋钮左旋到低至，再按下电源开关指示灯亮，然后慢慢往右旋至所需要的转速，一般大蒸发瓶用中，低速，粘度大的溶液用较低转速。
5.结束时，应先停机，再通大气（以防蒸馏烧瓶在转动中脱落），然后取下样品，再将接收瓶里面收集的废液倒掉，[much]后关冷凝水和电源。
六、旋转蒸发仪使用须知
1.旋转蒸发仪在使用之前缓冲球应用溶剂洗干净，即使喷了后，也可再洗下。
2.仪器刚开始旋的速度不应太快，可先在空气中旋，当冒不规则大泡时应注意放气。
3.若旋固体应加点棉花。
4.加热槽通电前必须加水，不允许无水干烧。
5.各磨口，密封面密封圈及接头安装前应涂一层真空脂。
6.真空度越高速度越快，水蒸发时真空度应不小于0.096Mpa。
7.适当的使用旋转蒸发仪不但可避免故障的发生，还可延长仪器的使用寿命。
8. 电气部分切不可进水，严禁受潮。

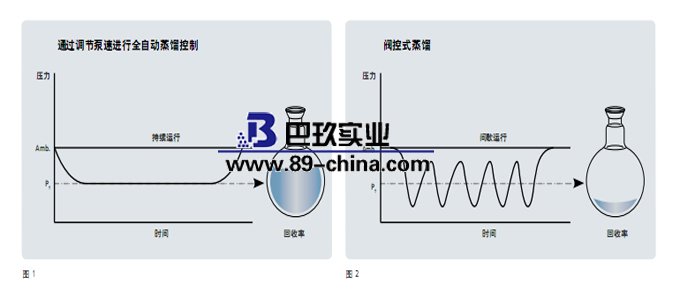

七、旋转蒸发仪减压蒸馏操作方法
1.首先应把胶管与冷凝水龙头连接起来，再用真空胶管与真空泵相联。
2.将水注入加热槽。这个时候理想地用纯水，如果没有纯水是自来水的话那就要把自来水要放置1-2天再用理想地。
3.调正主机角度：只要松开主机和立柱连结螺钉。主机即可在0-45度之间任意倾斜。
4.接通冷凝水，接通电源220V/50Hz，与主机连接上蒸发瓶(不要放手)，打开真空泵使之达一定真空度松开手。
5.调正主机高度：按压下位于加热槽底部的压杆，左右调节弧度使之达到合适位置后手离压杆即可达到所需高度。
6.打开调速开关，绿灯亮，调节其左侧旁的转速旋钮，蒸发瓶开始转动。打开调温开关，绿灯亮，调节其左侧旁的调温旋钮，加热槽开始自动温控加热，仪器进入试运行。温度与真空度一到所要求的范围，即能蒸发溶剂到接受瓶。
7.蒸发完毕关闭调速开关及调温开关，按压下压杆使主机上升，然后关闭真空泵，并打开冷凝器上方的放空阀，使之与大气相通，取下蒸发瓶，蒸发过程结束。
1.贵重溶液应先做模拟试验，确认本仪器适用后再转入正常使用。
2.所用磨口仪器安装前应均匀涂少量真空脂。
3.加热槽应先注水后通电，不许无水干烧。
4.[accurate水温用温度计直接测量。
九、旋转蒸发仪维护保养方法
1.首先在进行保养时应关闭电源开关，将电源线与电源脱落。
2.仪器在每次使用后应用软布擦净机器表面的各种油迹，污渍，溶剂剩留，随时保持清洁。
3.旋转蒸发仪各接口不应拧得过紧，要定期松动活络，避免长期紧锁导致连接器咬死。
4.仪器密封圈应定期进行清洁，方法是：取下密封圈，检查轴上是否积有污垢，用软布擦干净，然后涂少许真空脂，重新装上即可，保持轴与密封圈滑润。
1.加热刚开始时是否进行了排气（如蒸发的物质有毒，可将放气阀出口用胶管通入水或其他液体中）。
2.带冷凝装置的应检查冷却水流量、温度。
3.水浴锅温度设定是否过高。
1.浴锅无数显：检测电源220V。
2.温控仪中"OUT"或"ON"绿色指示灯亮不加热：换加热圈。换固态继电器或继电板。
3.浴温低于设定温度时，温控仪中"OUT"或"ON"绿色指示灯不亮：换温控仪
4.温控仪上显示"OVER"或"000"：检测探头接线或更新探头
十二、旋转蒸发仪电机不转处理方法
1.电控箱指示灯(或数显)亮，检测电箱内外部插头联线是否松动、断线：重新插插头，接通断线。
2.电控箱指示灯(或数显)不亮：更新保险丝或确认供电无异常
3.确认"1、2"无异常：更新线路板或电控箱
4.变频器受高频干扰显示"O.U."：接妥地线或变动工作地点
5.变频器保护机能显示：按变频器说明书P33排除
1.用酒精灯火焰靠近可能漏气的位置，通过火焰的方向可以判断是否漏气。
2.从感官方面，用听，抽真空时会发出嘶嘶声，说明有漏气现在，从而找到原头。
2.用肥皂泡水涂抹在各个关卡上，抽真空时会使泡沫水产生气泡。
1.旋转蒸发器是将样品放在圆形容器中通过周期性旋转增加受热面积从而达到蒸发水粉的效果，一般含液体较多或者分离高低熔点的样品比较合适。优点就是受热均匀干燥均匀。缺点仪器易损坏，玻璃内壁不容易清理。
2.真空干燥箱食用范围比较广，可以烘粉类块类物体。抽真空后适合放入易氧化物进行干燥。真空干燥箱相对一般的干燥箱而言食用中没有任何振幅，这对很多样品的烘干能起到很好的扶助作用。
《旋转蒸发仪专题解析（工作原理、使用方法、保养、故障等）》由上海巴玖整理，转截请说明。
