实验室氮吹仪专题讲解
目录：
氮吹仪是实验室常见的设备之一，主要用于色谱、质谱等分析样品的纯化和制备。下面将为您详细介绍氮吹仪的相关资料。

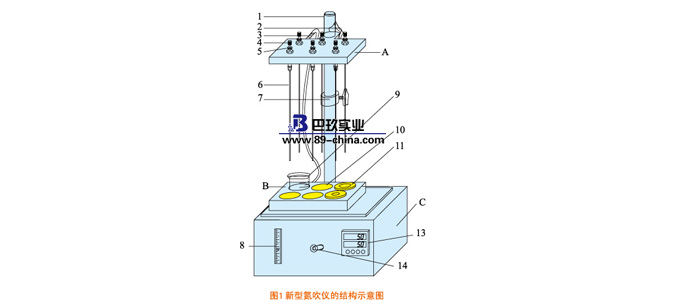

1.组成：氮吹仪主要由气体分配室、气针、高度调节支架、氮气接口、高度微调部件、支柱、固定组件、机箱、衬套、加热块、样品试管或试瓶等部件组成。
2.工作原理：加强周围的空气流动和温度可以加快蒸发。氮气是一种不活泼的气体，能起到隔绝氧气的作用，防止氧化。氮吹仪利用氮气的快速流动打破液体上空的气液平衡，从而使液体挥发速度加快；并通过干式加热或水浴加热方式升高温度（目标物的沸点一般比溶剂的要高一些），从而达到了浓缩的目的。
制药药检：如中药制药、药物筛选
1.食品饮料：如牛奶、酒、啤酒等
2.农残分析：如蔬菜、水果、谷物、植物组织
3.环境分析：如饮引用水、地下水和污染水水样
4.生物分析：如激素分析、液相、气相及质谱分析中的样品制备
1.加热器使样品被快速有效地加热至蒸发温度，同时气体由气体腔经气针吹至溶液表面,促进溶液快速。
2.氮气吹扫仪的每条吹扫针可独立控制，可以单独进行吹扫，不浪费气体。
3.整个工作系统由可调节的气体腔和加热器组成。
4.气针在气腔的位置可被改变,使之适用不同的试管.标准气针长度为150mm。
5.气腔高度可根据溶剂液面高度调节,在浓缩有毒溶剂时,整个系统可置于通风柜中。
6.氮气吹扫仪有自动故障检测及报警功能。
7.标准配备气腔和专用可调节支架。
8.内置超温保护装置。
9.即时温度显示、时间递减显示。
10.氮吹仪可以一次性处理多个样品，在多水平以及多因素的重复试验中更可凸显其优势。
11.在实验中操作者不需要长时间的维护，可节省人力。
12.实验操作简洁、灵活。可以随时随地调节浓缩的进程。
1.沙浴氮吹仪：圆形恒温沙浴底座加热，试管通过带弹簧的试管夹和支撑盘来固定位置。适用于试管（直径10~29mm)、锥形瓶、离心管,样品容量1~50ml。国内技术不成熟，配件不好买，一般厂家不生产。

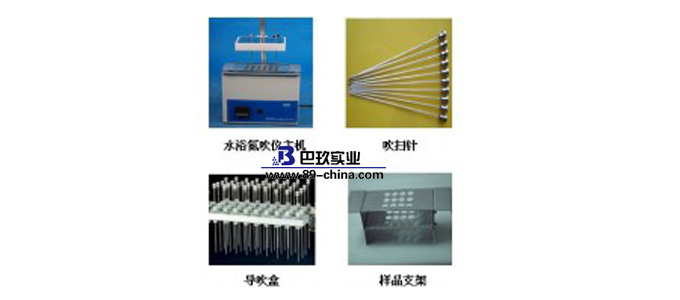

2.水浴氮吹仪：水浴锅加热，试管通过带弹簧的试管夹和支撑盘来固定位置。一般是12位和24位的。适用于试管（直径10~29mm)、锥形瓶、离心管,样品容量1~50ml。

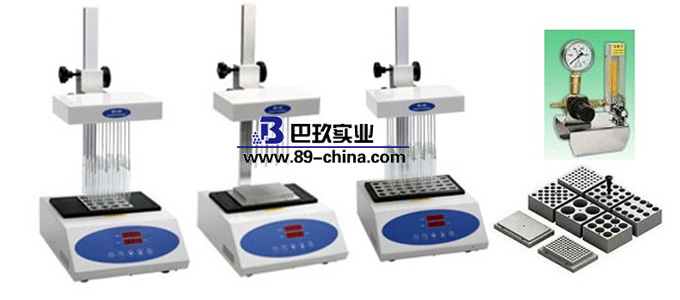

3.干浴氮吹仪：用金属模块加热，一般为铝模块。模块打孔，可以放试管和离心管，根据样品量用试管的大小选购不同的模块。
1.加热温度范围
①水浴氮吹仪的加热温度范围为室温到100度。
②干浴氮吹仪的加热温度范围为室温到150度。
2.热模块
①干浴氮吹仪是用金属模块加热，一般为铝模块。
②水浴氮吹仪是水浴锅加热。
3.样品冷却
当特殊样品不能加热，反而需要冷却时，水浴方式的水浴槽可以用做冰浴来使用。
4.适用范围
对于极个别怕水的样品，不能使用水浴氮吹仪，只能使用干热式。
5.加热特点
水浴加热方式相比干热方式，加热更温和，更均匀。
1.取出氮吹仪，拧下底部M10六角螺母，拆除包装定位板，拧下底盘和Φ10弹簧垫。倒转底盘三个支撑底角，拧紧。按M10六角螺母、Φ10弹簧垫和底盘顺序，在中心杆上依次安装三者课堂，并拧紧。将氮吹仪放置在水浴中或其它平面上。将氮吹仪放入恒温水浴时，应将恒温水浴的温度传感器（垂直向上）穿过底盘的温度传感器孔（大孔）位于其内。
2.连接输气管到流量计出口。
3.拧松蝶形旋钮，提升氮吹仪到[tallest位，再拧紧蝶形旋钮。
4.根据试管长度调节样品定位架高度。
a.当试管长度在25-100mm之间时，用六角扳子拧松托盘中心环上的定位螺钉，升降托盘到合适高度，并注意将托盘上的缝隙与试管位置错开，再拧紧定位螺钉。当试管长度小于25mm时，可将托盘上下颠倒，让托盘中心环处于托盘下边，再进行调整。在调整托盘时，如需反转（即托盘中心环在下），可拧松蝶形旋钮，取下中心套管，拧松托盘中心环顶丝，顺套管取下反转，必要时可取下套管底端或弹簧上端的定位滑环。
b.如果试管网校长度大于100mm，可将配气盘调整到中心套管的第二位置点，即顶盘上移约35mm。即拧松定位螺钉，滑动配气盘到上一小孔上，再拧紧定位螺钉。
c.调整样品定位架（这一步需经常调节）：首先拧松定位架中心环上的定位螺钉，上升样品定位架到所需高度，用定位螺钉固定。
5.针头：KL512型氮吹仪标配9#×80mm不锈钢平头针头，将不锈钢针头对准针阀管底部拧紧即可，注意不要安装过紧，使用手的力量便可。
1.仪器安装好后，底盘支撑在恒温水浴内，先打开水浴电源，再设定水浴稳定。此时水浴开始加热。
2.提升氮吹仪，将需要蒸发浓缩的样品分别安放在样品定位架上，并由托盘托起，其中托盘和定位架高低可根据实验样品试管的大小调整。
3.再打开流量计针阀，氮气经流量计和输气管到达配气盘，配气后送往各样品位上方的针阀管。

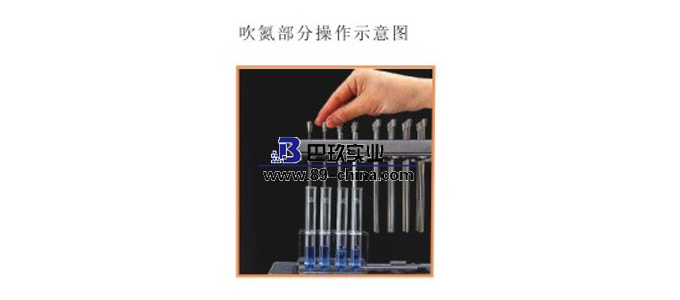

4.然后，通过调节针阀管针阀，氮气经针阀管和针头吹向液体样品试管，可通过调整锁紧螺母可以上下滑动针阀管，调整针头高度，以样品表面吹起波纹，样品又不溅起为好。
5.[much]后只需将氮吹仪放于水浴中，直到蒸发浓缩完成即可。
1.氮吹仪在同样环境条件下，加热媒质的干湿、通风橱内污染程度以及吹扫气体的纯度都将影响蒸发浓缩效果。
2.氮吹仪应当在通风橱中使用, 以保证通风良好。
3.使用氮吹仪时, 应保护好手和眼睛。
4.不要使用酸性或碱性物质, 否则将会损毁氮吹仪。
5.加热时不应移动氮吹仪, 以防烫伤。
6.调节时应尽量用手扶住通气板，使其能平稳升降，也避免由于通气板自身重力下降导致试管损坏，造成不必要得损失。
7.开始通入氮气时，应缓慢开启阀门，使其压力不超过压力表量程，防止样品溅起，造成损失和污染，也防止损坏压力表。
8.不将氮吹仪用于燃点低于100℃的物质，像石油醚等的高易燃物质不应使用氮吹仪
9.为防止交叉污染，氮吹仪每次使用后，应及时清洗气针管。

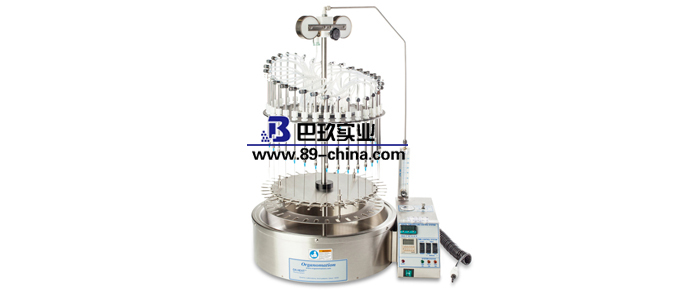

1）提供多种型号：6位、12位、24位、34位、45位；
2）尺寸紧凑，占用[much]少通风橱空间；
3）圆周型样品支架可旋转，操作者可从正面接触样品，操作方便；
4）可容纳样品试管尺寸范围为直径10-29mm、内装液体体积1-50ml；
5）适用于试管、锥形瓶、离心管等；
6）较大的型号底部装有环型弹簧支撑装置，可方便的升降支架进出；
7）使用氮气或空气吹扫样品表面；
8）恒温控制，水浴提供温和加热；
9）氮气消耗量低，330ml/min/样品；
10）带针阀的气体流量计，可控制气体消耗量；
11）每个位置上都带有一个针形阀，可分别调节各个位置上的气体流量；
12）针：不锈钢材质，4英寸*19号（可更换）；
13）所有部件均为实验室级，可耐受有机溶剂。亦可选择抗酸性涂层型，抗腐蚀。
|
样品位数 |
6 |
12 |
24 |
34 |
45 |
|
仪器尺寸（W×D×H） |
33×28×79 cm |
33×28×79 cm |
41×38×84 cm |
68×48×86 cm |
68×48×86 cm |
|
样品支架 |
圆形 |
圆形 |
圆形 |
圆形 |
圆形 |
|
使用试管范围（标配） |
10-29 mm |
10-29 mm |
10-29 mm |
10-29 mm |
10-19 mm（外） 10-29 mm（内） |
|
使用试管范围（选配） |
30-56 mm |
5-10 mm |
30-75 mm |
- |
- |
|
气体流量 |
0-10 lpm |
0-10 lpm |
0-20 lpm |
0-30 lpm |
0-30 lpm |
|
气体输入压力范围 |
30-150 psig |
30-150 psig |
30-150 psig |
30-150 psig |
30-150 psig |
|
气体输出压力范围 |
0-30 psig |
0-30 psig |
0-30 psig |
0-30 psig |
0-30 psig |
|
配套加热装置规格 |
|||||
|
内尺寸（内径×深） |
21.6×11.4 cm |
21.6×11.4 cm |
30.5×11.4 cm |
40.6×11.4 cm |
40.6×11.4 cm |
|
外尺寸（W×D×H） |
33×30×18 cm |
33×30×18 cm |
46×41×18 cm |
61×48×15 cm |
61×48×15 cm |
|
功率 |
500 W |
500 W |
800 W |
1400 W |
1400 W |
|
温控类型 |
机械恒温 |
机械恒温 |
机械恒温 |
数字式电子控制，LED显示 |
数字式电子控制，LED显示 |
|
水浴温度控制范围 |
室温-90 ℃ |
室温-90 ℃ |
室温-90 ℃ |
室温-90 ℃ |
室温-90 ℃ |
|
温度控制精度 |
±2 ℃ |
±2 ℃ |
±2 ℃ |
±0.5 ℃ |
±0.5 ℃ |
|
材质 |
不锈钢 |
不锈钢 |
不锈钢 |
不锈钢 |
不锈钢 |
1.首先应了解要处理的样品需盛装的容器，对干浴氮吹仪来说，有些孔数只对应相应的容器，如九十六孔的一般是对应九十六空的酶标板的，十二2孔一般是对应试管的。
2.氮吹仪一般会配有加热装置，即水浴和干浴，水浴的作用是温度均匀，温度波动范围小，也不大受所放样品容器尺寸形状的限制，但是由于有水气产生，并有污染样品的可能性，而干浴的好处是不容易污染样品，金属模块很容易清洗和消毒，加热快温度也较均匀。
3.选购氮吹仪时，如果经常需要浓缩不同大小试管盛装的样品，又对产品污染要求小，建议选购水浴氮吹仪，反之选干浴。
《实验室氮吹仪专题讲解》由上海巴玖整理，转截请说明。
