蠕动泵专题(应用、原理、特点、使用、选购等)
目录:
1.蠕动泵在制药领域的应用
蠕动泵使用无污染和无腐蚀的泵管。符合USP VI级要求的泵管可承受高温消毒处理。另可用于以下场合:在媒质发酵过程中泵送营养剂、pH值调整剂、分配化妆液等。
2.蠕动泵在实验室领域的应用
实验室研发过程中常见的应用场合有:细胞组织输送、标本脱色、灌注、液体色谱分析以及酸性或碱性溶液输送。
3.蠕动泵在食品、化工领域的应用
使用蠕动泵可方便的输送粘性液体以及带有细小颗粒的液体,蠕动泵无需清洗,更换流体只要更换软管即可。常见用途有:食品生产线上对果汁、酸奶、调味剂、糖浆的分配,以及对其它食品的灌装。
4.蠕动泵在通用领域的应用
蠕动泵可在连续性输送流体的场合中工作,同时能及时发现并解决许多棘手的流体输送中出现的问题。其可输送污水、悬浮固体、腐蚀性化学物质、及其它疑难流体,流量可达40升/分钟。多款驱动器可用于条件恶劣的工厂环境。蠕动泵的自灌及干运转行能力可免除许多工业系统中的灾难性故障。部分常见用途有:燃料液、刻蚀用化学腐蚀液、印刷油墨、洗衣房化学溶液、研磨液、润滑液等输送。

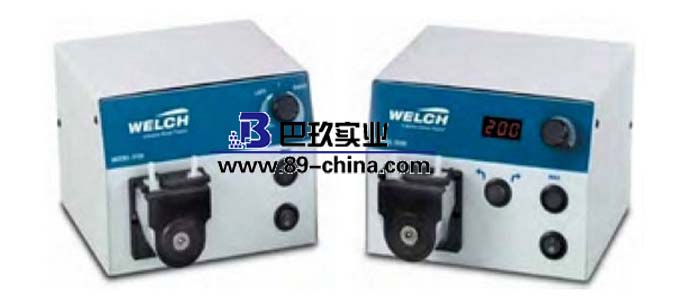

1.LOK-N-FLOW泵管盒设计
节约了昂贵的泵管花费
泵管的消耗大大降低
快速更换泵管设计,减少了维修保养时间
正反相流动控制,髙至流量控制
洁和装填非常简单
流量控制
数字和模拟流量控制
操作简单
可叠加放置,方便移动
室内电源
型号 |
3100C-02 |
3200C-02 |
泵速显示 |
无 |
有 |
流速 |
3-300mL/min |
3-300mL/min |
转速 |
20-200Rpm |
20-200Rpm |
马达 |
正/反相 |
正/反相 |
重量 |
2.7kg |
2.7kg |
外型尺寸 |
178×190×140mm |
178×190×140mm |

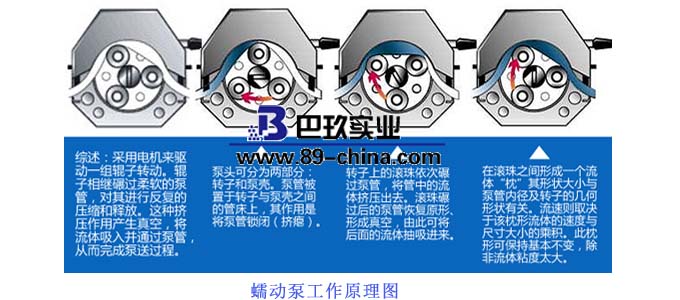

蠕动泵的原理就像用手指夹挤一根充满流体的软管,随着手指向前滑动管内流体向前移动。蠕动泵也是这个原理只是由滚轮取代了手指。通过对泵的弹性输送软管交替进行挤压和释放来泵送流体。就像用两根手指夹挤软管一样,随着手指的移动,管内形成负压,液体随之流动。蠕动泵就是在两个转辊子之间的一段泵管形成“枕”形流体。“枕”的体积取决于泵管的内径和转子的几何特征。流量取决于泵头的转速与“枕”的尺寸、转子每转一圈产生的“枕”的个数这3项参数之乘积。“枕”的尺寸一般为常量(泵送粘性特别大的流体时除外)。拿转子直径相同的泵相比较,产生较大“枕”体积的泵,其转子每转一圈所输送的流体体积也较大,但产生的脉动度也较大。这与膜阀的情形相似。而产生较小“枕”体积的泵,其转子每转一圈所输送的流体体积也较小;而且,快速、连续地形成的小“枕”使流体的流动较为平稳。这与齿轮泵的情形相似。

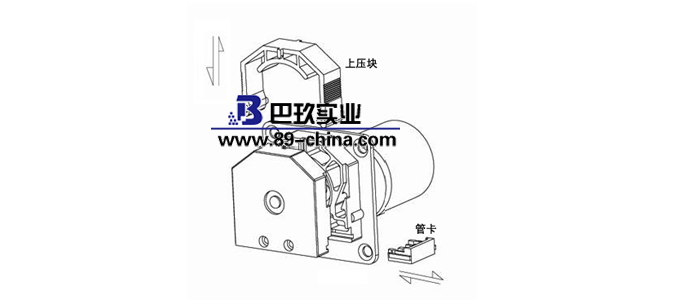

蠕动泵系统主要包括三个组件:驱动器,泵头及泵管。
1.驱动器要注意防护等级,整体构造是否合理。
2.泵头要注意选择单、多通道输送流体,是否易于更换软管、固定软管、压管间隙通过棘轮微调,以适应不同壁厚的软管。
3.泵管要注意吸附性低、耐温性好、不易老化、不溶胀、抗腐蚀、析出物低等。
1.如是新蠕动泵,建议先静置3-5小时,再进行测试,测试前先检查蠕动泵外观是否受损,确认无误后再进行测试。(静置主要是防止快递公司在运输过程中可能会对蠕动泵造成一定程度的损害,可能影响测试效果)。
2.蠕动泵应尽量在室内使用,如一定要在室外使用,理想地是有个专用的盒子或其它东西为其遮雨,可以有效延长蠕动泵寿命。
3.在蠕动泵泵管选择上,如是用于实验,可使用整米管,如是在生产上使用,对卫生级别要求不高,可使用普通管,这样可有效的延长泵管使用寿命,同时也降低了企业的成本投入。如果生产企业需要一天24小时使用,建议选择适当的进口管,因为其使用寿命会比普通管长。
4.为了提高精度,每次将泵管压入蠕动泵泵头里后,可以适当的将泵管向左右两边拉一下。多通道的蠕动泵可以先将泵管压入蠕动泵泵头里后,再适当的将泵管向左右两边拉一下,而后将每个通道泵头左右两边管的长短度调整一致,这样做可以有效的减小通道之间的误差。
5.使用蠕动泵时,如果显示的转数总是在发生变化,有可能是蠕动泵的周围有磁干扰,将其放在其他地方重新启动使用。计时计量分配产品时,先根据说明书将所有有关参数设定好之后,泵会自动运行,蠕动泵管可以通过手工操作移动,也可以配套在传送带上使用,实现全自动化操作,这样操作不仅会降低成本,而且还会提高精度。
6.如很少使用到蠕动泵,建议在每次要使用时,应先在泵头内部轴成处加一些润滑油,起到润滑的作用。选择的润滑油只要是油类物质即可。
1.了解蠕动泵的参数
选购蠕动泵的重点是确定水蠕动泵的流量和扬程等参数。水蠕动泵流量选择,要与水源来水量和用水量以及家庭经济条件相适应。用户所需扬程理想地选择与水蠕动泵铭牌上扬程接近,使用才能经济,效率才能达到[tallest。如选择的水蠕动泵扬程太小,低扬程蠕动泵用于高扬程工作,即“小马拉大车”,即使抽上水,水量也很小。
2.电源相数的选择
选择单相蠕动泵还是三相蠕动泵,应根据当地电源情况来决定,有三相电源,一般要选择三相电蠕动泵,因同规格单相蠕动泵与三相蠕动泵相比,三相蠕动泵体积小、重量轻、振动轻,也比较经济。
3.试试蠕动泵的质量
潜水电蠕动泵的电机有充水式、充油式和屏蔽式结构,一般充水式应用[much]为广泛。此水蠕动泵在使用前必须把2个注水孔螺栓全部拧下,一个注水(无沙水),另一个排放空气,注水后需静等15分钟左右,等电机腔内空气全部排出后再加清水,直到加满水后再把2个注水螺栓拧紧,使电机处于密封状态。电机充水后,绕组工作于水中,可对电机绝缘进行测量,测绝缘电阻必须用兆欧表即摇表,不能用多用途表,因多用途表的量程有限,对绕组与大地间绝缘阻值测不清楚。绝缘合格后,对水蠕动泵进行试运行检测。有条件时在电机内加满水后,拧紧注水螺栓,可将蠕动泵在水池内通电试运转,但不可长时运转,无条件时可在井上做空转,时间不得超过5分钟。
1.蠕动泵脉冲的产生:当蠕动泵的转轮在运转中,轮子压紧蠕动泵泵管和离开泵管是不断的进行的,在转轮离开泵管的时候向前推动的轮突然离开,软管会因为泵轮离开而弹开,在这个短暂的瞬间流体受到的推力突然消失,液体就会倒流进入软管弹开的这个空间,此时液体就形成一个反冲即水锤现象,这就是脉冲产生的原因。
2.蠕动泵产生压力:蠕动泵的压轮向前移动,从而推出液体,压力一般在6-压力 16 bar 。
3.蠕动泵产生负压:蠕动泵的蠕动泵是多层编织的橡胶软管,其回弹力非常高,回弹产生的负压和真空度可达95%。
蠕动泵用来抽液体的。而真空泵不是用来抽水的,主要是用来把容器里面的空气抽出来所以蠕动泵与真空泵的用途是有很大差距的。
1.蠕动泵软管的材质是影响压力的一个因素,在壁厚和压管间隙完全相同的情况下,硬度较大的泵管压力会较大,而硬度低的则较小。主要是因为,硬质泵管在同样压力情况下变形小,容易保持密封性。这一点主要体现在,当使用硅胶管和进口管的时候,压力表示数相差比较大。
2.压管的间隙是影响蠕动泵的另一因素,同样壁厚和材质的泵管,被压的程度大也就是压管间隙小,压力就会增加,反之则减小。
1.蠕动泵对于化学物品有没有抗腐蚀性的能力?
这种功能是完全可以实现的,但是这需要取决于泵管的类型。
2.蠕动泵髙至流量是多少?
现在蠕动泵通常情况下可以提供0.035互2280毫升每分钟。
3.蠕动泵可以进行空转吗?
可以的,现在的蠕动泵主要是由泵头来决定的。
4.蠕动泵髙至可吸多高?
蠕动泵的吸附能力能强大,抽吸高度大约在29英尺左右。
5.体积测量值具有重复性吗?
蠕动泵是采用校准后的系统,对于体积测量的误差不会太多,大约在-0.25%左右。
6.1个驱动器可以带动多少个泵头?
理论上是可以带多个的,一般在实际使用中是2-4个左右,还可更多但不能超过驱动器的总额度也就是髙至扭矩。
