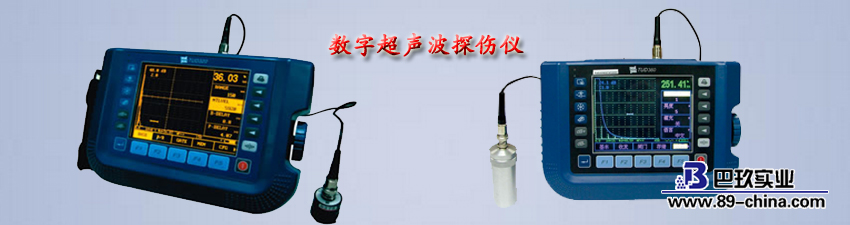

数字超声波探伤仪的使用说明
数字超声波探伤仪的使用和其他超声波探伤仪的使用其实是大同小异的，那么具体应如何使用呢？以及在使用时注意些什么呢？下面将为您详细说明。
数字超声波探伤仪使用说明
1、探伤仪的连接
数字超声波探伤仪在使用前应先准备好待测工件，然后将探头电缆线插头插入主机的上方的插座中，旋紧插头，并在探头连接器BNC连接上符合的探头。细致利用单探头方法时，两个连接器插口同样实用(内部并联连接)，利用连接双晶(TR)探头(一个晶片发射，一个晶片吸收)或两个探头(一个发射，一个吸收)时，要细致把发射探头连接到左边的插口上，把吸收探头连接到右边的插口上。连接好探伤仪后按下键，探伤仪发出短促的"嘀嘀"声后，松开按键手指，探伤仪主动开机。
2、探伤仪的根本设置
数字超声波探伤仪开机后，起首凭据现实查验事情的必要设置好探伤仪的检测通道、扫描方法、显树模围、质料声速、探头方法、闸门宽度、闸门肇始、闸门高度等根本参数。
3、直探头零点校准
对付钢锻件，因质料声速已知，则可以直接调治探头零点。选择"根本"功效组，再勤奋能菜单对应的菜单键选择"探头零点"功效菜单，把探头放在试块，调治探伤仪声程，使得状态行的声程丈量值(S)与试块的已知厚度雷同，此时所得到的探头零点便是该探头的正确探头零点。
4、斜探头校准
斜探头校准通常必要一下步调：①校准入射点(探头前沿)；②校准探头角度(K值)；③校准质料声速；④校准探头零点。
1）检测复盖率
检测时，探头的每次扫查，应确保扫查声束相互间复盖率大于探头直径15%。
2）探头移动速率应不凌驾150mm/s。当接纳主动报警装置扫查时，不受此限止。
3）扫查敏捷度至少比基准敏捷度高6dB。
4）耦合剂
机油、浆糊、甘油等，且不毁伤检测工件外貌。
5）检测面
a检测面和检测范畴简直定，应包管声束扫查到被检工件整个别积。
声束扫查到被检工件整个别积。
b直探头轴向和径向探测
直探头举行轴向探测时，纵波声束沿轴向入射，可发明垂直于轴线或与轴线靠近垂直的横向缺陷;直探头举行径向探测时，探头置于轴的外圆面上，纵波主声束沿轴的半径偏向入射，可发明轴内[much]常见的有锻压变形形成的片状纵向缺陷。对付其他差另外锻件，直探头的探测方法也差别，轴类件一样通常应只管即便接纳轴向及周向检测饼类及圈环类应重要接纳端面径向及外圆周向检测。
c斜探头周向和纵向探测
对付轴内径向漫衍的缺陷，上述直探头探测方法很难检测出来，因此，必要选用得当折射角的斜探头，在轴外圆面上作周向探测，此时，声束斜入射于轴内，径向缺陷的声压发射率比力高，现实探测时为增大斜探头与轴圆周曲率符合，可得当修磨有机玻璃透声楔，可用单探头或双探头(一发一收)探测。
数字超声波探伤仪使用注意事项
1、在使用数字超声波探伤仪之前应检查仪器面板上的各个旋钮是否运作灵活，技术参数是否符合标准。
2、使用仪器的被探工件表面不允许有锈蚀、斑点、氧化层、油漆和焊接飞溅物等污物存在，表面光洁度通常要求在▽6以上。
3、当充电器与探伤仪配合使用，应将充电器盖板上的《整流——充电》开关拨至“整流”，《电源》开关拨至“关”位置。
4、应该选择良好的声隅合剂，保证探头与工件的接触，使超声能量顺利通过。
5、探伤之前，为方便缺陷的检出定位，必须进行扫描范围灵敏度的校准。
6、接通电源，电压指示器的指针应指示在红区中段，若指针在黑区，表示电压过低，应予检查。
7、如在机内对电池充电，应将仪器面板上的《电源》开关置《关》位置，否则在市电停电后电池组将不断充电，有损坏的可能。
8、对使用的仪器，经检修或使用日久的仪器，应做垂直线性；水平线性；回波频率的检查。
数字超声波探伤仪维护保养
4、保持仪器清洁，切忌扭曲探头线及电源线。
5、超声波探伤仪长时间不用，应半月通电一次。
6、应避免强烈振动，应放在干燥的地方。
