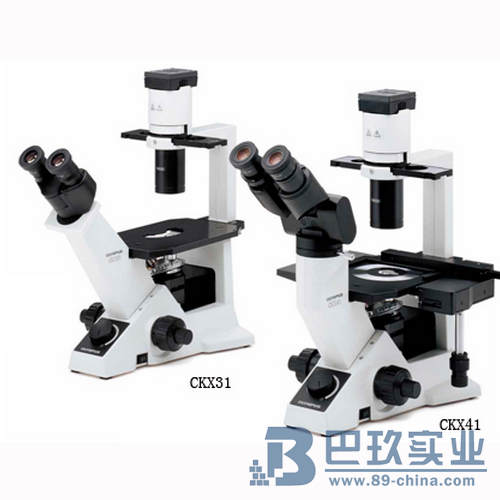

CKX41奥林巴斯倒置显微镜

光学系统

UIS2光学系统

聚焦机构

通过物镜转盘的上下移动进行调焦（载物台高度固定）。
备有聚焦机构同轴粗、微调旋钮，旋钮扭矩可调，由滚柱机构导向。
总行程量：从比载物台表面高1mm的焦点起算向上7mm、向下2mm。
粗调行程每一圈为39.6mm，微调行程每一圈为0.2mm，微调精度2微米

物镜转盘

4孔式

载物台

平面载物台

160mm（长）× 250mm（宽），可安装标本夹具

载物台插入圆板（孔径25mm）更换式

机械式载物台

备有右手用低位置同轴X、Y向传动旋钮。

载物台行程：X=120mm，Y=78mm。附有3种培养皿、标本用托座。

载物台接长板

70（长）×180（宽）mm

照明系统

光源

备有6V30W卤素灯和灯插座（U-LS30-3-2），内装毛玻璃片和吸热滤光片，照明部可拆装。

滤色镜座

拆装型滤色镜座，可插装髙至厚度11mm的直径45mm滤色镜。

孔径光阑

手柄型，可在3-44mm范围内进行调节。

插座插入部

备有相差法用滑座套，内装滑座定位点停机构。

聚光镜

备有可拆装的超长工作距离聚光镜（数值孔径为0.3，工作距离为72mm）。

相差滑座

相差法用滑座备有三种不同的滑座。

预调心型相衬法用滑座：4×、10×/20×/40×、一个空孔

可调心型相衬法用滑座：4×、10×/20×、一个空孔（40×任选，预调心型）

可调心型相衬浮雕法用滑座： 10×、20×、40×

镜筒

双目镜筒

U-CBI30-2：倾斜30度双目观察筒，瞳间距在48～75mm
左目筒可进行屈光度调节（F.N.20）

U-CBI30-2：倾斜30度双目观察筒，瞳间距在48～75mm
左目筒可进行屈光度调节（F.N.22）

三目镜筒

U-CTR30-2：镜筒倾角为30°，备有环行燕尾槽安装附件，瞳距可在48-75mm范围内进行调节，左筒备有螺旋面，可调节筒长和屈光度。观察光路选择：50（双目筒）50（摄像口）（F.N.20）

U-TR30-2：镜筒倾角为30°，备有环行燕尾槽安装附件，瞳距可在48-75mm范围内进行调节，左筒备有螺旋面，可调节筒长和屈光度。观察光路选择：20（双目筒）80（摄像口）（F.N.22）

可调倾角型双目镜筒

CKX-TBI：镜筒倾角可在30°-60°范围内任意调节，备有圆性燕尾槽安装附件，瞳距可在50-76mm范围内进行调节，右筒备有螺旋面，可调节屈光度。（F.N.20）

U-CTBI：镜筒倾角可在30°-60°范围内任意调节，瞳距可在48-75mm范围内进行调节，右筒备有螺旋面，可调节屈光度。（F.N.18）

UTBI-3：镜筒倾角可在5°-35°范围内任意调节，备有圆性燕尾槽安装附件，瞳距可在50-76mm范围内进行调节，右筒备有螺旋面，可调节屈光度。（F.N.22）

垂直荧光照明装置

照明装置可拆装，备有观察法转换用滑座（三个转换位置：B激发位、G激发位、透射光位或U激发位。
荧光光源：50W汞灯
荧光光闸：有
荧光视场光阑：有
荧光激发块：2激发块（B和G），可选U（不能与UIS2兼容，滤色镜和分光镜的尺寸和UIS2一样）
滤色镜：1个滤色镜

目镜

U-CBI30-2/U-CTR30-2/CKX-TBI用：WHB10×/WHB10×-H（F.N.20）
U-BI30-2/U-TR30-2/UTBI-3用：WH10×/WH10×-H/35WH10×/PWH10×（F.N.22）
