一、控制面板：

A.加热开关键

B.搅拌开关键

C.设定键/SET

D.移位键/自整定键／<

E.设定减键／∨

F.设定加键／∧

G.温度设定显示窗口/PV

H.转速设定显示窗口/r/min

I.定时设定/时间显示窗口/timing

J.加热输出指示灯/绿灯

K.回检键

二、产品特点：

1.采用电热套加热，具有受热面积大、均匀、升温快的特点，[tallest温度380℃。

2.可对50-10000ml标准或非标准反应瓶进行加热搅拌。

3.采用德国PAPST系列直流无刷电机，性能稳定，噪音小，寿命长，无火花产生。

4.外壳采用一次性形成阻燃加强PBT注塑外壳，耐高温，防腐蚀，且绝缘性能好。

5.30°斜面操控面板适合坐位和站位视角。

6.无极调速，低速平稳，高速强劲。

7.数显转速显示功能。

8.定时范围：0-999min。

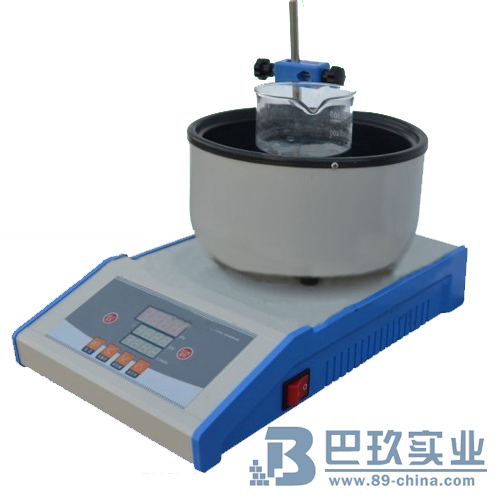

2000ml ZNCLD型 数显定时磁力（电热套）搅拌器的 技术参数：

3000ml ZNCLD型 数显定时磁力（电热套）搅拌器的 技术参数：

使用方法：

1.将立杆固定在搅拌器后上方螺丝孔内，调整好十字夹高度，用多用途夹将反应瓶固定好，放入合适搅拌子，插上内接传感器插头/外接传感器探棒,插入电源～220V，打开总开关。

2.温度设定：按下加热开关按键，进入加热状态，PV窗口有数字显示。按下SET键,PV窗口的数字闪烁，PV窗口的数字可通过“<”“∨”“∧”按键调整。再按下SET键，可退出PV窗口温度设定状态，PV窗口温度设定完成。仪器工作时，PV窗口显示测量温度。设定出所需的加热温度如：100℃，绿灯亮表示加温，绿灯灭表示停止。微电脑将根据所设定温度与现时温度的温差大小确定加热量，确保无温冲一次升温到位，并保持设定值与显示值±1℃温差下的供散热平衡，使加热过程轻松完成。

3.转速设定：按下搅拌开关按键，进入搅拌状态，r/min窗口有数字显示。按下SET键,PV窗口数字闪烁，再按下SET键，PV窗口设定状态退出，r/min窗口的数字闪烁，r/min窗口的数字可通过“<”“∨”“∧”按键调整。再按下SET键，可退出r/min窗口转速设定状态，r/min窗口转速设定完成。仪器工作时，r/min窗口显示测量转速。100-2500转/分，LCD显示，按键选择，低速平稳，高速强劲。

4.定时功能：打开总开关，timing窗口显示“0”。按下搅拌开关按键或加热开关按键，timing 窗口显示上次操作设定的定时时间。按下SET设定键，PV窗口的数字闪烁，再按下SET设定键，PV窗口设定状态退出，r/min窗口的数字闪烁，再按下SET设定键，r/min窗口设定状态退出，timing窗口的数字闪烁，timing窗口的数字可通过“<”“∨”“∧”按键调整。再按下SET键，可退出timing窗口定时时间设定状态，timing窗口时间设定完成。设定出所需的加热搅拌定时时间如：5分钟, timing窗口的数字随搅拌时间增长而依次递减，5、4、3、2、1直至显示End，加热搅拌停止,PV窗口、r/min窗口不显示。 timing窗口单位为分钟，可定时范围为1-999,timing窗口数字设定为“0”，为不定时状态。仪器可加热搅拌同时定时，也可单独定时。

5.实验完毕，关闭总开关。仍需要再次进行实验，可按加热开关按键与搅拌开关按键，重新进行实验。

6．回检功能：在仪器工作状态下方便查看各个功能的设定值。按下回检键，可看到PV窗口设定的温度值，再按下回检键，可看到r/min窗口设定的转速值，再按下回检键，可看到timing窗口设定的定时时间，再按下回检键，可退出回检状态。操作过程中，查看完某个设定值后，不再查看其它，不按回检键，8秒后自动退出回检状态，进入正常显示状态。

7.自整定功能：启动自整定功能可使不同加热段或加热功率与溶液多少无规律时，升温时间[much]短，冲温低至，平衡理想地，但改变加热介质或加温条件后自整定应重新设定。

8.启动自整定：在正常测量控制状态，按住“<”键8秒，即可进入自整定状态，自整定状态下ＡＴ灯闪烁，如果过程需要停止自整定，再按住“<”键8秒即可。

9．按SET设定键调整各个功能参数时，8秒内无任何按键操作，仪器自动退出设定状态，进入正常显示状态。如参数仍需调整，需要再次按SET设定键，进入设定状态。

10.搅拌器后下方有一橡胶塞子，用来保护外用热电偶插座不腐蚀生锈和导通内线用，拔掉则内探头断开，机器停止工作。如用外用热电偶时应将此塞子拔掉保存，将外用热电偶插头插入插座并锁紧螺母，然后将不锈钢探棒放入溶液中进行控温加热。

11.该电器设有断偶保护功能，当热电偶连接不良时，显示窗“hhhh”绿灯灭，电器即停止加温，需检查后再用。

注意事项：

1.为保证安全使用请务接地线。

2.为延长产品的使用，所有磁力搅拌器的电机均带有风扇散热功能，故作加热实验时特别是高温加热试验时，该仪器不能单做加热使用，务将电机调至旋转或中速旋转状态（或空转），以防止电机、电器受高温辐射而损坏。如电机不能启动旋转，应及时找经销商予以维修，否则不按要求操作造成损坏或损失，不予负责。

3.加热部分温度较高，工作时需小心，以免烫伤。

4.做高温加热结束时，请先关加热，待几分钟余温散后再关搅拌。

5.有湿手，液体溢出，或长期置于湿度过高条件下出现的漏电现象，应及时烘干或自然晒干后再用，以免发生危险。

6.使用时，套内有白烟和异味冒出，颜色由白色变为褐色再变成白色属于正常现象，因玻璃纤维在生产过程中含有油质及其他化合物，应放在通风处，数分钟消失后即可正常使用。

7.3000ml以上电热套使用时有吱-吱响声是炉丝结构不同及与可控硅调压脉冲信号有关，可放心使用。

8.液体溢入套内时，请迅速关闭电源，将电热套放在通风处，待干燥后方可使用，以免漏电或电器短路发生危险。

9.长期不用时，请将电热套放在干燥无腐蚀气体处保存。

10.请不要空套取暖或干烧。

11.环境湿度相对过大时，可能会有感应电透过保温层传至外壳，请务接地线，以免漏电，并注意通风。

12.相对湿度：35％-85％（无冷凝）。

13.保险管Φ5×20 15A。
